На нашем сайте вы можете ознакомиться с различными типами опор наружного освещения. В представленной на странице таблице приведены технические характеристики всех предлагаемых нами опор. Все предлагаемые нами опоры освещения сопровождаются паспортом качества. Наша компания постоянно расширяет ассортимент продукции, добавляя в список своих партнеров новых производителей качественных опор. Мы будем информировать своих посетителей о появлении каждого нового вида товара и его характеристиках.
Предназначение опор
Представленные в каталоге опоры предназначены для освещения дорог, мостов, заправочных станций, стоянок, парков и других объектов. Конструкция опор рассчитана на использование их в ветровых районах с 1-го по 7-й, что определено СНиП 2.01.01-85 «Нагрузка и воздействия». Опоры данного типа предусматривают установку на них кронштейнов, различных осветительных устройств, камер видеонаблюдения и т.д.
Опоры освещения фланцевые обозначаются буквой Ф в маркировке и предназначаются для установки светильников уличного освещения.
Антикоррозийное покрытие
На данные типы опор освещения наносится специальное антикоррозийное покрытие, которое осуществляется при помощи метода горячего цинкования согласно ГОСТ 9.307-89. Благодаря наличию такого покрытия опоры выдерживают в полной сохранности эксплуатацию в течение 25-30 лет. Покрытие имеет сугубо функциональное назначение и не является декоративным. По желанию заказчика на наружную часть поверхности опоры дополнительно наносится лакокрасочное покрытие, цвет которого также определяет заказчик.Особенности конструкции опор

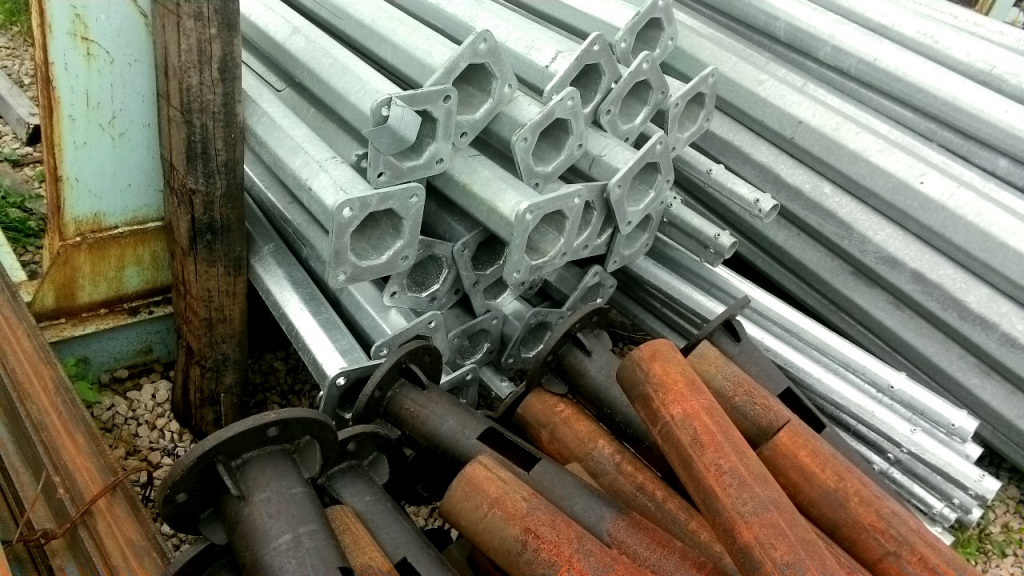

Данные типы опор освещения изготовлены из листового металлопроката, благодаря чему масса изделий, если сравнить ее с аналогичными опорами, изготовленными из труб, существенно снижается. Сталь для изготовления элементов конструкций выбирают согласно климатическим районам эксплуатации, руководствуясь СНиП II-23-81 «Стальные конструкции».Способы установки различных типов опор освещения
Фланцевые опоры устанавливают на фундамент - железобетонное основание. Фундамент состоит из закладных металлических элементов (фланец и трубы) и армированного бетона. При установке предварительно производится расчет основных параметров фундамента с непременным учетом климатической зоны эксплуатации опор, а также параметров местного грунта. В случае необходимости применяется выносная консоль.
Опоры прямостоечные устанавливаю в заранее подготовленный земляной котлован, затем их заливают бетоном. Аналогично фланцевым опорам, вначале производится расчет основных параметров с учетом зоны эксплуатации и параметров грунта.
Назначение фланцевых и других опор освещения
Опоры не силовые фланцевые, прямостоечные предназначены для освещения автомобильных дорог, автостоянок, мостов, парков и других объектов. На опоры типа (ОГК) предусмотрена установка осветительного оборудования и кронштейнов.
Освещение автомобильных трасс и дорог - неотъемлемая составляющая безопасной и комфортной езды. Характер местности, различные ветровые районы, а также эстетические нюансы и дополнения в виде навесного оборудования обусловили необходимость производства широкого ассортимента данных изделий. Правильный подбор типов опор освещения существенно снижает затраты на их установку и последующую эксплуатацию. На опоры освещения выдаются паспорта качества и сертификаты соответствия.
 |
|
Опоры оцинкованные серии ОГК-Ф
| Наименование |
Размеры в мм |
Размер фланца |
Размер лючка |
Цена, руб. |
|||||||||
| надземная часть | подземная часть | верхний диаметр | нижний диаметр | толщина стенки | А | В | D отв | толщина фланца |
высота |
ширина | Вес, кг | ||
| ОГК-3Ф-60 (3мм) | 3000 | - | 60 | 98 | 3 | 190 | 130 | 20 | 10 | 450 | 70 | 22 | 4875 |
| ОГК-4Ф-60 (3мм) | 4000 | - | 60 | 108 | 3 | 190 | 130 | 20 | 10 | 450 | 70 | 29 | 6360 |
| ОГК-5Ф-60 (3мм) | 5000 | - | 60 | 118 | 3 | 190 | 130 | 20 | 10 | 450 | 80 | 37 | 7150 |
| ОГК-6Ф-60 (3мм) | 6000 | - | 75 |
133 |
3 | 250 | 150 | 24 | 10 | 450 | 80 | 56 | 9100 |
| ОГК-7Ф-60 (3мм) | 7000 | - | 75 | 146 | 3 | 250 | 150 | 24 | 10 | 450 | 80 | 67 | 11175 |
| ОГК-8Ф-60 (4мм) | 8000 | - | 75 | 161 | 4 | 250 | 150 | 24 | 10 | 450 | 90 | 102 | 15340 |
| ОГК-9Ф-60 (4мм) | 9000 | - | 75 | 171 | 4 | 250 | 150 | 24 | 10 | 450 | 90 | 117 | 17550 |
| ОГК-10Ф-60 (4мм) | 10000 | - | 75 | 181 | 4 | 250 | 150 | 24 | 10 | 450 | 90 | 134 | 20125 |
Опоры оцинкованные серии ОГК-Г
| Наименование |
Размеры в мм |
Размер фланца |
Размер лючка |
Цена, руб. |
|||||||||
| надземная часть | подземная часть | верхний диаметр | нижний диаметр | толщина стенки | А | В | D отв | толщина фланца |
высота |
ширина | Вес, кг | ||
| ОГК-3Ф-60 (3мм) | 3000 | 1250 | 60 | 98 | 3 | - | - | - | - | 450 | 70 | 22 | 5800 |
| ОГК-4Ф-60 (3мм) | 4000 | 1250 | 60 | 108 | 3 | - | - | - | - | 450 | 70 | 29 | 7950 |
| ОГК-5Ф-60 (3мм) | 5000 | 1250 | 60 | 118 | 3 | - | - | - | - | 450 | 80 | 37 | 9400 |
| ОГК-6Ф-60 (3мм) | 6000 | > 1500 | 75 |
133 |
3 | - | - | - | - | 450 | 80 | 56 | 10900 |
| ОГК-7Ф-60 (3мм) | 7000 | 1500 | 75 | 146 | 3 | - | - | - | - | 450 | 80 | 67 | 17500 |
| ОГК-8Ф-60 (4мм) | 8000 | 2000 | 75 | 161 | 4 | - | - | - | - | 450 | 90 | 102 | 20700 |
| ОГК-9Ф-60 (4мм) | 9000 | 2000 | 75 | 171 | 4 | - | - | - | - | 450 | 90 | 117 | 22200 |
| ОГК-10Ф-60 (4мм) | 10000 | 2000 | 75 | 181 | 4 | - | - | - | - | 450 | 90 | 134 | 24200 |
